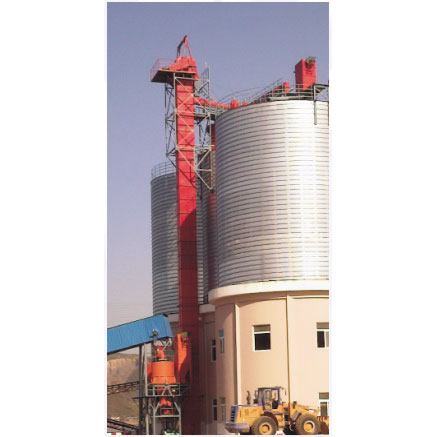

TB-NE系列板鏈?zhǔn)教嵘龣C(jī)(以下稱NE系列板鏈?zhǔn)教嵘龣C(jī))是本公司引進國外同類產品先進技術開發的產品。是目前國內較為先進成熟的一種垂直提升設備,已被廣泛用來提升各種散狀物料,如:礦石、煤、水泥、水泥熟料、糧食、化肥等。在各工業**,這類提升機應用極廣。由于其高效節能,已成為替代HL及TH型等環鏈?zhǔn)教嵘龣C(jī)的**。
NE系列板鏈?zhǔn)教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈?zhǔn)教嵘龣C(jī)列入1991年浙江省新產品開發項目92年10月通過省級鑒定。

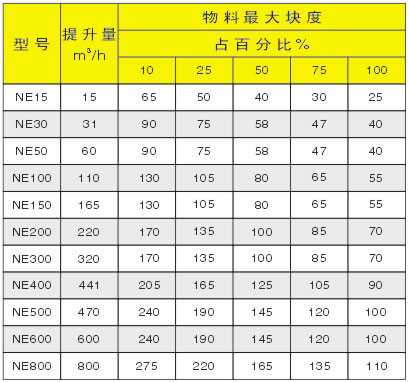

表1:NE系列提升機技術規范表
提升機外形及基礎安裝尺寸表： 單位：mm
提升機型號 | NE15 | NE30 | NE50 | NE100 | NE150 | NE200 | NE300 | NE400 | NE500 | NE600 | NE800 | |
機殼形式 | I | I | I | I | I | II | II | II | III | III | III | |
上部 機殼 | H1 | 510 | 650 | 650 | 750 | 750 | 920 | 920 | 1150 | 1300 | 1300 | 1450 |
H2 | 1440 | 1440 | 1440 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
H3 | 130 | 170 | 170 | 170 | 195 | 220 | 260 | 290 | ||||
出 料 口 | D1 | 900 | 1100 | 1100 | 1300 | 1300 | 1650 | 1650 | 1900 | 2200 | 2200 | 2500 |
D2 | 800 | 1000 | 1000 | 1200 | 1200 | 1500 | 1500 | 1750 | 1950 | 1950 | 2200 | |
D3 | 250 | 300 | 350 | 350 | 400 | 500 | 550 | 600 | 700 | 700 | 850 | |
D4 | 300 | 350 | 400 | 500 | 650 | 650 | 950 | 1000 | 1300 | 1300 | 1500 | |
d1 | 306/2 | 354/3 | 408/3 | 408/3 | 450/3 | 558/4 | 608/4 | 655/5 | 755/5 | 755/5 | 906/6 | |
d2 | 356/2 | 408/3 | 456/3 | 556/4 | 700/5 | 708/4 | 1008/7 | 1057/7 | 1107/9 | 1359/9 | 1550/10 | |
平 臺 | P1 | 1000 | 1000 | 1060 | 1200 | 1275 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
P2 | 100 | 100 | 100 | 126 | 126 | 140 | 140 | 140 | 160 | 160 | 180 | |
P3 | 1525 | 1800 | 1875 | 2065 | 2195 | 2445 | 2885 | 3000 | ||||
P4 | 695 | 700 | 700 | 920 | 920 | 1100 | 1100 | 1250 | ||||
P5 | 1505 | 1800 | 1800 | 2110 | 2110 | 2100 | 2500 | 2800 | ||||
中 間 機 殼 | M1 | 1050 | 1240 | 1240 | 1450 | 1450 | 1750 | 1750 | 2150 | 2450 | 2450 | 2800 |
M2 | 1156 | 1346 | 1346 | 1578 | 1578 | 1890 | 1890 | 2302 | 2602 | 2602 | 2952 | |
M3 | 450 | 500 | 650 | 800 | 1060 | 1060 | 1420 | 1445 | 1535 | 1800 | 2050 | |
M4 | 556 | 606 | 756 | 928 | 1188 | 1200 | 1560 | 1597 | 1687 | 1952 | 2200 | |
M5 | 1250 | 1440 | 1440 | 1680 | 1680 | 1980 | 1980 | 2400 | 2710 | 2710 | 3062 | |
M6 | 650 | 700 | 850 | 1030 | 1290 | 1290 | 1050 | 1700 | 1790 | 2060 | 2310 | |
進 料 口 | R1 | 800 | 970 | 970 | 1125 | 1075 | 1300 | 1300 | 1550 | 1775 | 1775 | 2000 |
R2 | 1350 | 1650 | 1700 | 2000 | 2050 | 2400 | 2400 | 2950 | 3300 | 3350 | 3750 | |
R3 | 250 | 300 | 300 | 400 | 500 | 550 | 550 | 650 | 700 | 700 | 800 | |
R4 | 250 | 300 | 300 | 400 | 600 | 600 | 900 | 900 | 950 | 1200 | 1400 | |
r1 | 306/2 | 356/3 | 356/3 | 456/3 | 560/4 | 620/4 | 620/4 | 720/5 | 770/5 | 770/5 | 870/6 | |
r2 | 306/2 | 356/3 | 356/3 | 456/3 | 660/5 | 670/5 | 966/7 | 966/7 | 1024/8 | 1272/8 | 1410/10 | |
下 機 殼 | B1 | 600 | 750 | 750 | 850 | 900 | 1050 | 1050 | 1400 | 1550 | 1600 | 1800 |
B2 | 2440 | 2440 | 2440 | 2500 | 2500 | 3000 | 3000 | 3300 | 3500 | 3500 | 4000 | |
B3 | 830 | 970 | 1120 | 1370 | 1630 | 1630 | 1970 | 2060 | 2160 | 2440 | 2700 | |
地 坑 及 基 礎 尺 寸 | Z1 | 1000 | 1200 | 1200 | 1400 | 1400 | 1670 | 1670 | 1970 | 2220 | 2220 | 2500 |
Z2 | 1400 | 1500 | 1500 | 1700 | 1700 | 1850 | 1850 | 2150 | 2300 | 2300 | 2500 | |
Z3 | 950 | 1000 | 1100 | 1200 | 1350 | 1350 | 1550 | 1600 | 1650 | 1800 | 2000 | |
Z4 | 1300 | 1400 | 1700 | 1900 | 2350 | 2350 | 2900 | 2950 | 3100 | 3500 | 4100 | |
Z5 | 540 | 594 | 744 | 916 | 1176 | 1176 | 1536 | 1572 | 1662 | 1926 | 2175 | |
Z6 | 1X400 | 1X450 | 1X550 | 1X600 | 3X392 | 3X392 | 3X512 | 3X524 | 3X554 | 3X642 | 3X725 | |
Z7 | 1144 | 1334 | 1334 | 1566 | 1566 | 1866 | 1866 | 2277 | 2576 | 2576 | 2920 | |
Z8 | 1X500 | 1X600 | 1X600 | 1X700 | 1X700 | 1X700 | 1X700 | 1X760 | 4X644 | 4X644 | 4X730 | |
D | M20 | M20 | M20 | M20 | M20 | M20 | M30 | M30 | M30 | M30 | M30 | |
